1Cr5Mo合金鋼管1Cr5Mo無(wú)縫鋼管
1Cr5Mo合金鋼管的金屬組織是馬氏體，相當(dāng)于12Cr5Mo合金鋼， 1Cr5Mo（P5）是耐熱鋼，用于高溫閥門(mén)的一種鋼材；1Cr5Mo合金鋼管主要為高壓化肥GB6479-2013，石油裂化用無(wú)縫鋼管GB9948-2006，能抗石油裂化過(guò)程中產(chǎn)生的腐蝕，用作再熱蒸氣管、石油裂解管、鍋爐吊架、蒸氣輪機(jī)氣缸襯套、泵的零件、閥、活塞桿、高壓加氫設(shè)備部件、緊固件等。1Cr5Mo合金鋼管在軋制及空冷條件下，其組織為貝氏體，布氏硬度高達(dá)380、而且塑性、韌性較低，不能滿足石油工業(yè)及工業(yè)化肥生產(chǎn)的需求，因此必須進(jìn)行退火處理。在650攝氏度左右具有良好的抗氧化性，在600攝氏度以下具有較好的熱強(qiáng)性，并有良好的減震性和導(dǎo)熱性，在蒸汽輪機(jī)中廣泛應(yīng)用。但這類(lèi)鋼有較大的淬硬傾向，焊接性能較差。5-70MM厚，可定軋交貨。

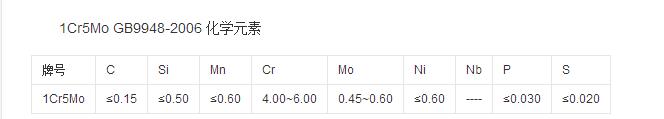

1Cr5Mo平均含碳量：0.15%，含鉻量：4.00～6.00%，含鉬量：0.45～0.60%。
1Cr5Mo（F5 T5 P5 STFA25）特點(diǎn)：
具有良好的抗氧化性、耐腐蝕性和組織穩(wěn)定性。熱強(qiáng)性能較高，且工藝性能良好。
1Cr5Mo無(wú)縫鋼管的應(yīng)用：
高溫氫和硫化氫腐蝕、有機(jī)酸腐蝕。
壁溫630℃-650℃的再熱器管。
熱處理——退火
力學(xué)性能（不小于）：
抗拉強(qiáng)度（σ^b）——390MPa
屈服點(diǎn)（σ^s）——185MPa
延伸率（δ^5）——22%
硬度 不大于 187 HB
高溫強(qiáng)度（σ^D，10^5h）——600℃時(shí)為27MPa
用途舉例—— ≤600℃高溫爐管及部件。
